36阶动态范围测试卡（36-Patch Dynamic Range Test Chart）
摘要：36阶动态范围测试卡（36-Patch Dynamic Range Test Chart），这是光学成像领域用于高精度评估相机 / 成像系统动态范围、色调响应与噪声的核心透射式标准测试工具，常见于手机模组、车载相机、安防摄像头及专业影像设备的质检与研发。
动态范围等级：
50dB（低动态）：适用于手机小像素、入门级相机
100/120dB（宽动态）：主流专业相机、单反 / 微单
150dB（超高动态，UHDR）：HDR 摄像机、工业检测相机
36阶动态范围测试卡（36-Patch Dynamic Range Test Chart），这是光学成像领域用于高精度评估相机 / 成像系统动态范围、色调响应与噪声的核心透射式标准测试工具，常见于手机模组、车载相机、安防摄像头及专业影像设备的质检与研发。
一、核心定义与原理

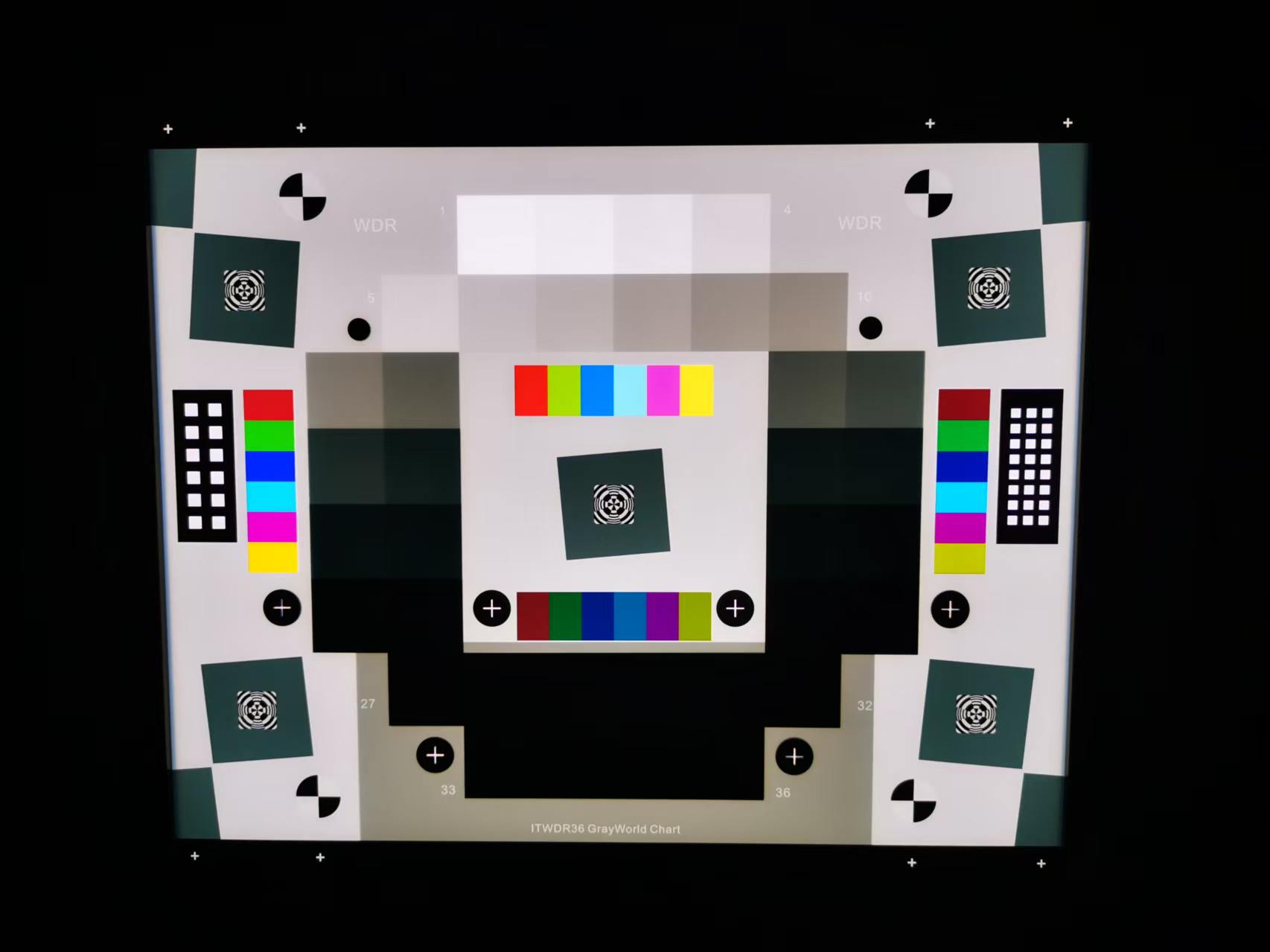

- 结构：标准设计为 36 个低噪声密度灰阶色块，常采用环形排列（抵消镜头渐晕影响），级差多为 0.1D，搭配斜边 MTF 测试区、定位标记；主流为透射式（需配套均匀透射灯箱，避免环境光干扰）
- 原理：通过不同密度灰阶对光线的衰减差异，在单张曝光图中覆盖从高光到暗部的宽亮度区间；用 Imatest 等软件的 Stepchart 模块读取各阶亮度 / 密度值，计算动态范围（dB）、信噪比（SNR）、色调响应曲线；满足 ISO 14524、ISO 15739 等国际标准
- 动态范围等级：
- 50dB（低动态）：适用于手机小像素、入门级相机
- 100/120dB（宽动态）：主流专业相机、单反 / 微单
- 150dB（超高动态，UHDR）：HDR 摄像机、工业检测相机
二、主要用途与测试流程
- 核心测试项目：动态范围、色调响应（伽马曲线）、信噪比（SNR）、MTF（通过斜边）、同色异谱、眩光 / 杂散光、曝光精度
- 标准测试流程

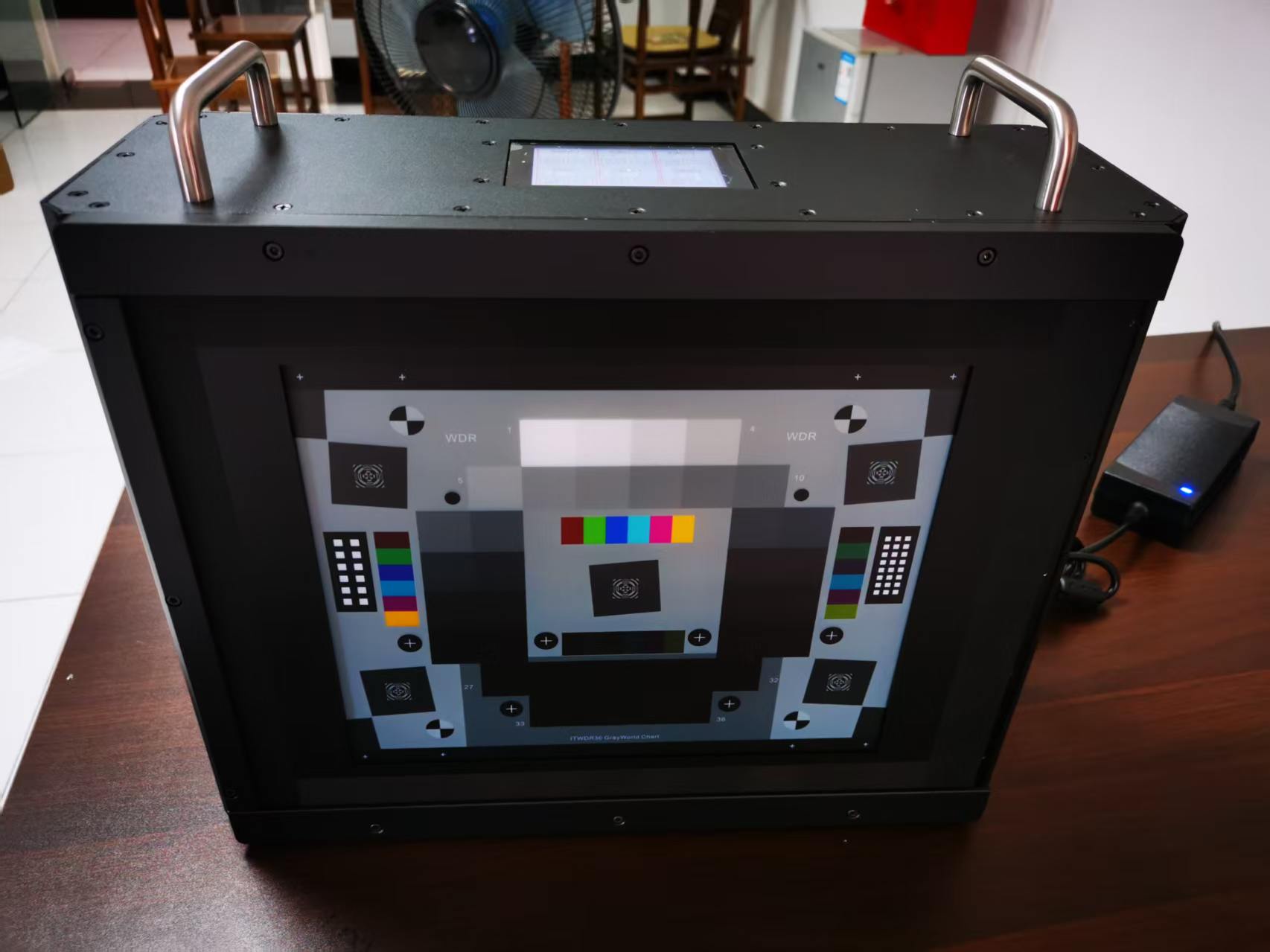

- 置于均匀透射式灯箱（如 SpectraLight QC），稳定光源（D65，亮度均匀性 > 98%）
- 相机正对图卡，确保无倾斜 / 畸变，覆盖全部有效区域
- 单次曝光拍摄；导入 Imatest，选择 Stepchart，加载 CSV 参考密度文件
- 自动计算动态范围值、生成响应曲线与噪声分析报告
