品名

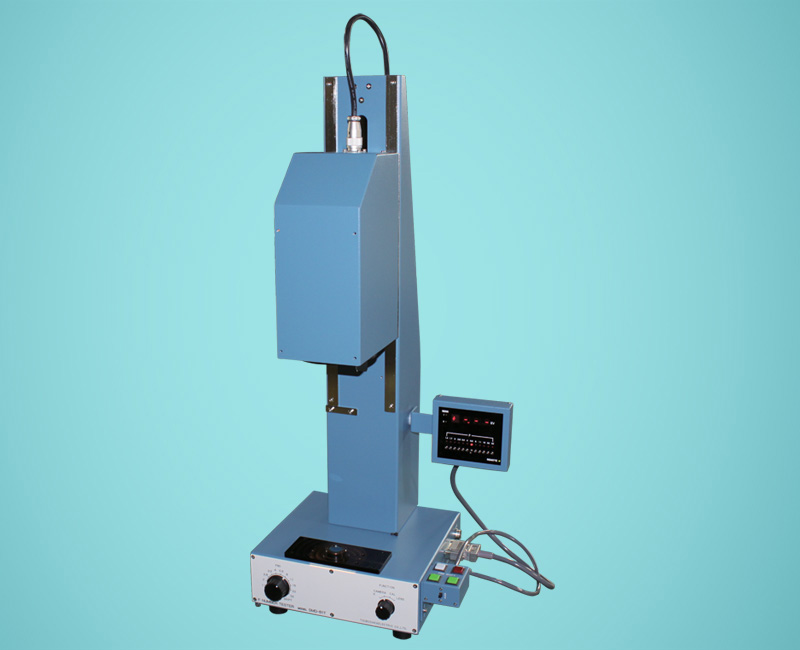

F NUMBER TESTER

型式

SMD-100T2

光源

ハロゲン

設定範囲

Fナンバ選択: 12種類(F1.4 - F32), AUTO
SENS切替: 4系列(SENS1 - SENS4)

精度[%]

測定精度：±3％以内

コリメータ光学系

平行光レンズ径: 100mm

被検査対象

・レンズシャッターカメラの絞り
・フォーカルプレーンシャッターカメラの絞り
・交換レンズのレンズ絞り(治具の使用が必要)
・レンズシャッターカメラのシンクロ接点接触時(またはストロボ発光時)の絞り口径
・EXIT信号より設定時間後の絞り

測定項目

・基準光量に対する絞り誤差(dEV)
・絞り誤差量(△EV)±2EV

測定範囲

-2.02 - +2.02 EV

測定方式

平行光線を被測定物に照射
絞りを通過した光量を光電素子にて光電変換後に増幅
基準口径光量との比をEV換算

表示・操作

・本体部操作
・外部通信制御(シリアル)

通信I/F

USB 2.0準拠 または RS-232C準拠

電源電圧

AC100 - 240V 50/60Hz

消費電力[VA]

40

寸法(WxHxD)[mm]

470 x 950 x 380

重量[kg]

13
