核心原理与特点

1. 工作方式：均匀光源照射卡面，反射光进入相机 / 检测系统；卡面采用哑光涂层 + 高精度印刷，保证反射率稳定、无眩光
2. 优势：无需专用背光箱、便携移动、成本友好、户外 / 产线现场可用；适合不透明场景
3. 关键标准：ISO 12233（分辨率）、ISO 16505（车载 CMS）、ISO 14524（OECF / 灰阶）、ISO 12232（动态范围）

常见类型与用途

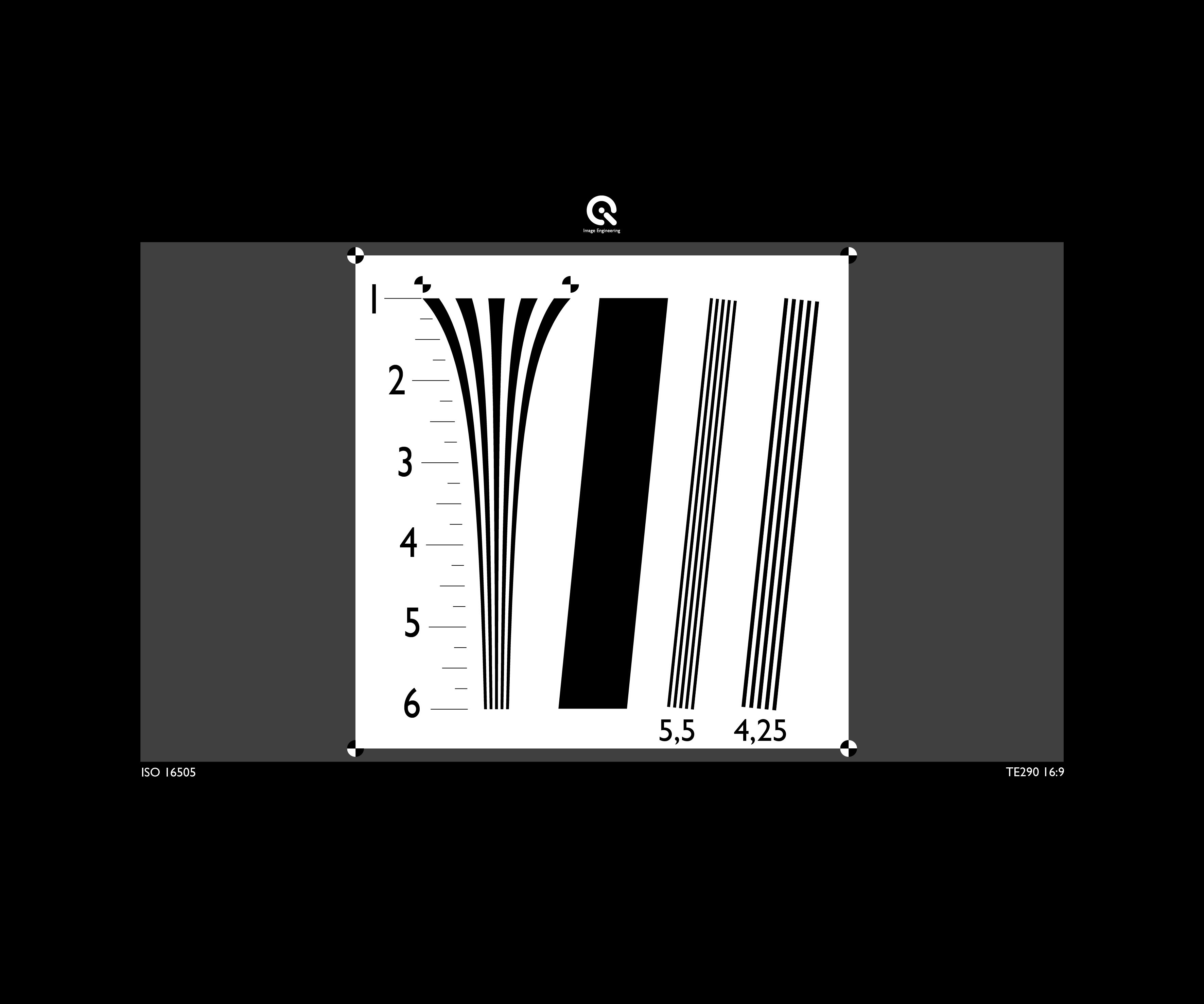

1. 分辨率 / SFR 测试卡（如 ISO12233、SFRplus）：测锐度、空间频率响应（MTF）、横向色差；车载 / 安防 / 手机摄像头标配
2.

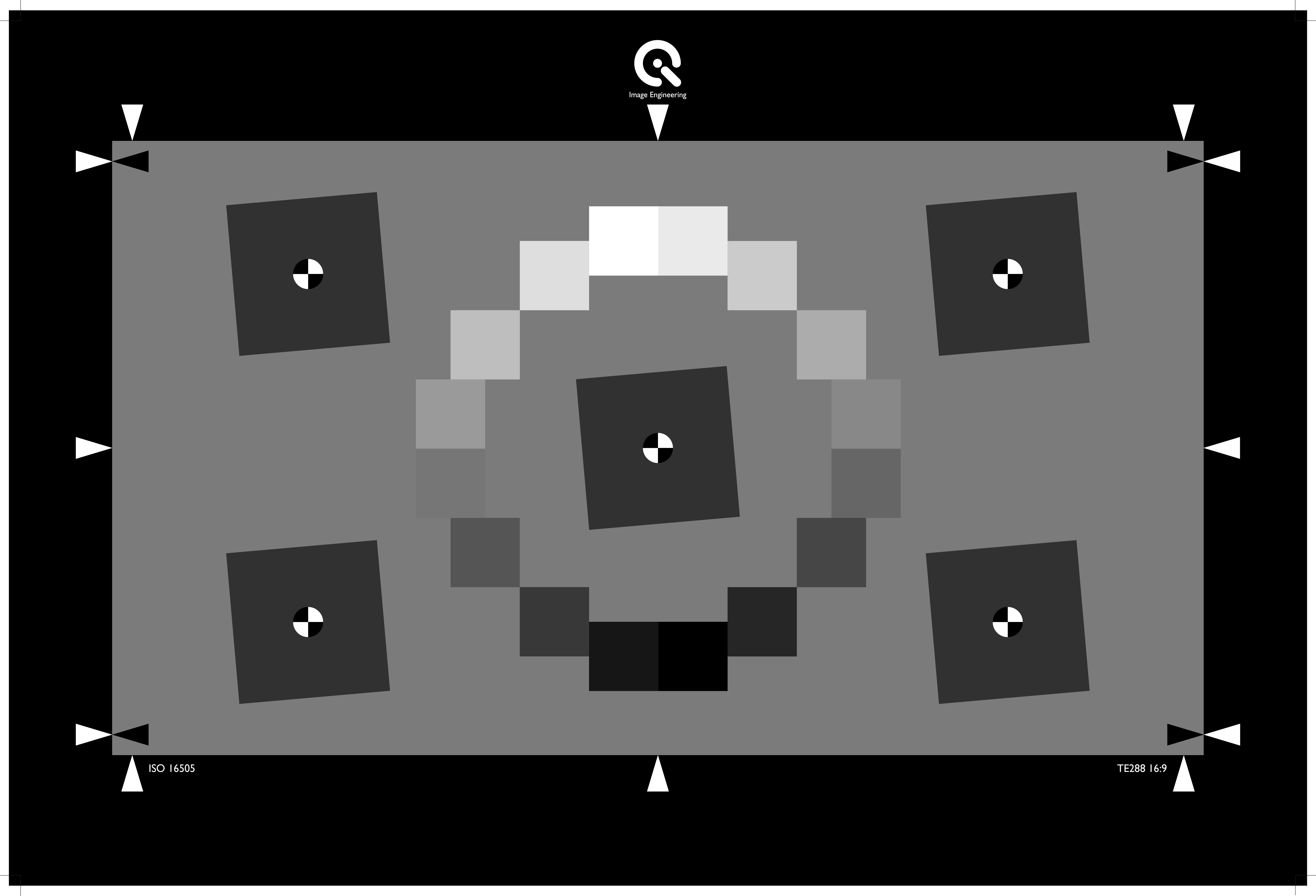

3. 灰阶测试卡：评估动态范围、亮度线性、噪声；实验室精准标定

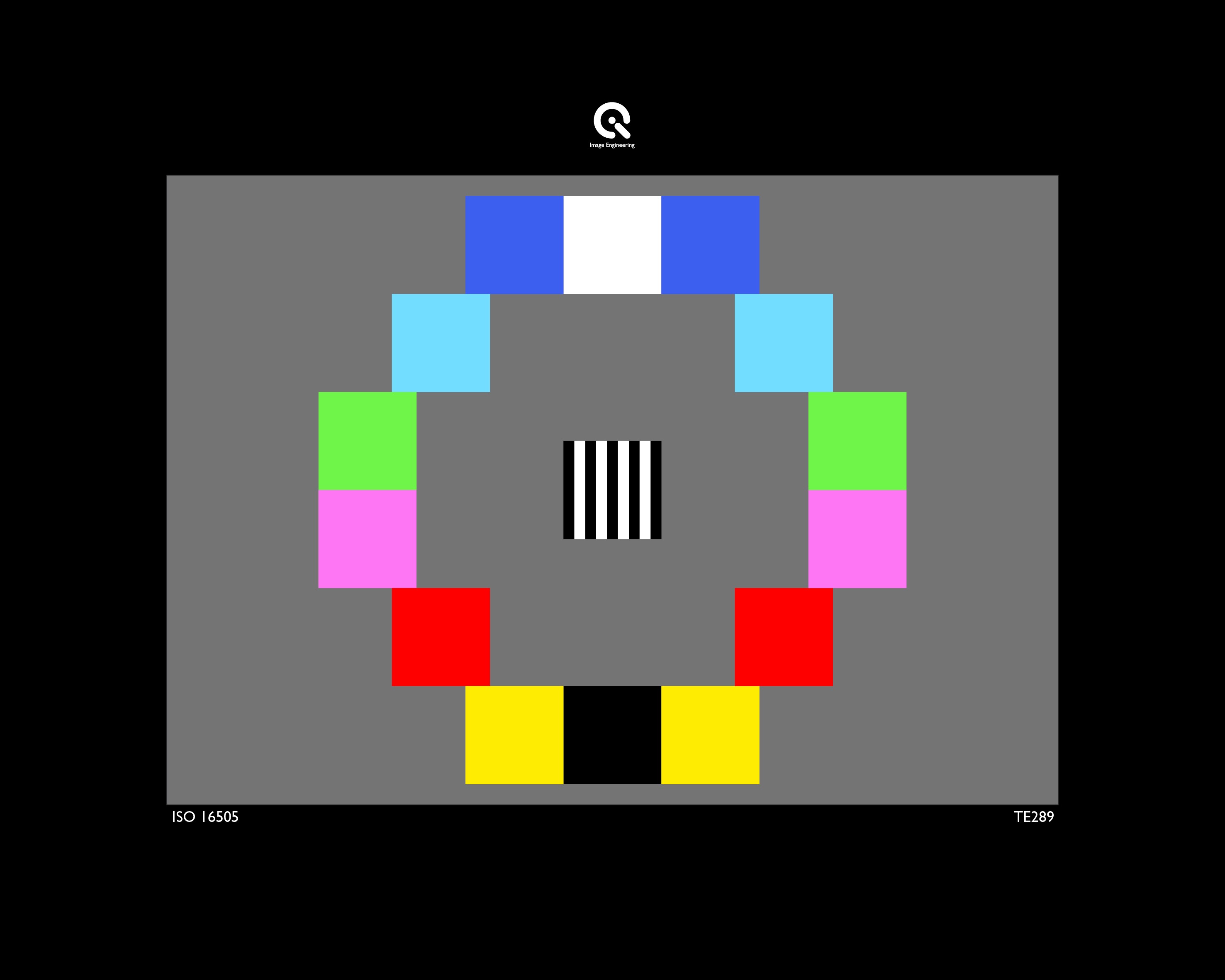

4. 色彩测试卡（如 ColorChecker 护照 / 标准色卡）：校准白平衡、色域、色彩还原精度；摄影 / 机器视觉色彩匹配

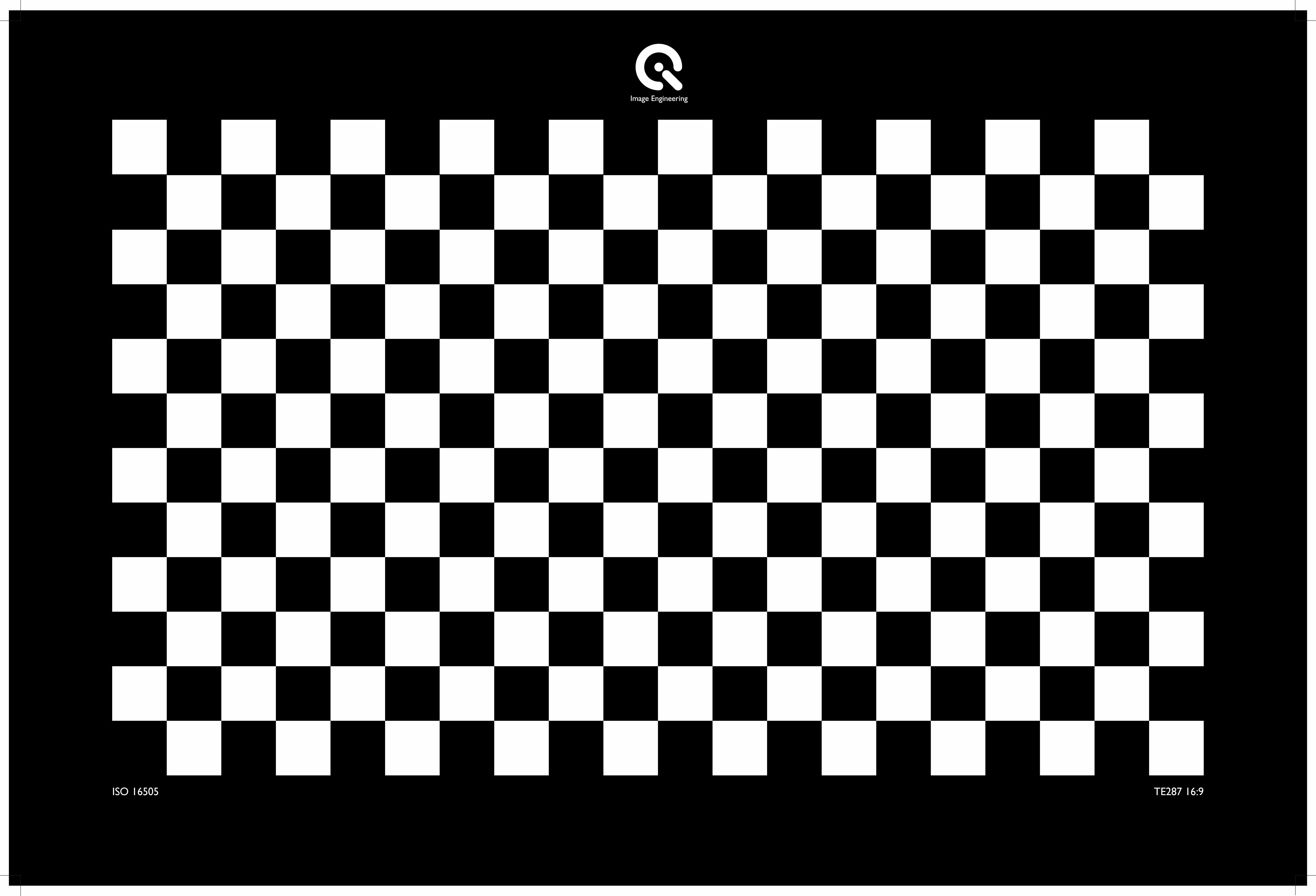

1. 畸变测试卡：检测几何畸变、场曲；广角 / 鱼眼镜头必测
2.

典型应用场景

• 工业机器视觉：相机标定、定位精度、缺陷检测
• 车载影像：CMS 电子后视镜、环视、ADAS 摄像头按 UN R46/ISO16505 测试
• 安防 / 手机摄像头：出厂画质抽检（分辨率、灰阶、色彩、畸变）
• 科研 / 质检：光学系统性能评估、环境光下的成像一致性验证

选型 & 使用要点

1. 按标准选卡：车载优先 ISO16505，通用分辨率 ISO12233/eSFR
2. 光照必须均匀（推荐 45° 环形光源 / 标准积分球），避免反光与阴影
3. 拍摄距离 / 角度按手册固定，确保图卡充满视场且无透视变形
4. 配合专业软件（iQ-Analyzer-X）实现自动化数据输出
