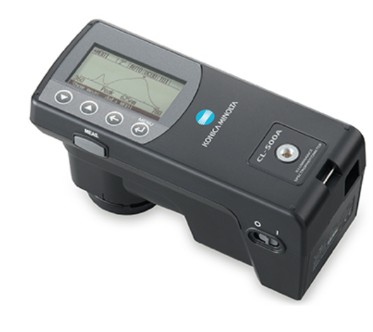

分光辐射照度计CL-500A凭借先进的光学传感技术和创新的设计，CL-500A可用于评估新一代光源如LED、OLED、有机EL照明的显色指数、照度、色度、相关色温等参数。
无论在实验室研发还是照明现场测量，CL-500A都可以满足使用，为用户提供便携轻松的操作体验。CL-500A运用了分光原理，内置光栅和传感器阵列使其可以对光源光谱进行分析，通过光谱数据公式计算光源的显色指数。显色指数是对光源的光谱属性和光品质定义的重要评估标准。用CL-500A可以测量得到一般显色指数Ra和特殊显色指数R1~R15。用传感器阵列的另一个好处是可以复现光源的光谱图，对如LED、OLED、高压灯这类波峰能量集中、半波宽较窄的光源的光谱图有很好呈现。
CL-500A不但可以测量显色指数，还可测量照度(lx)、色坐标(1931xy,1976u'v')、相关色温T∆uv、三刺激值XYZ、特征波长λ、色纯度Pe、色差值。通过随机附送的软件CL-S10w，可连接电脑显示光源的显色指数评估图、色温色坐标图、光谱数据等。针对同一批次LED也会出现较大色差的问题，软件提供按颜色对LED分级的功能。
可通过电脑软件CL-S10w，连接最多10台CL-500A同时进行多点测量，方便用户对环境的照度均匀性、光源色温进行跟踪评估。
型号 | 分光辐射照度计 CL-500A |
照度计等级 | 符合JIS C 1609-1:2006 AA普通级标准(*1) |
光谱波长范围 | 360～780nm |
输出波长间隔 | 1nm |
光谱波长宽度 | 约10nm（半波宽） |
波长精度 | ±0.3 nm（JIS Z8724规定的435.8 nm、546.1 nm和585.3 nm(*2)校正波长）(*3) |
测量范围 | 0.1～100,000lx（色度显示在5lx以上） |
精度(*4,5) | Ev：显示值的±2％±1数值 |
（标准光源A） | xy：±0.0015 (10～100,000lx) xy ：±0.002 (5～10lx) |
重复性（2σ）(*4)（标准光源A） | Ev：0.5％＋1数值 |
xy：0.0005(500～100,000lx)、xy：0.001(100～500lx)、 | |
xy：0.002(30～100lx)、xy：0.004(5～30lx) | |
可见光区域相对光谱敏感度（f1'） | 1.5%以内 |
余弦感应特性（f2） | Ev：3％以内 |
温度偏差（fT） | Ev：显示值的±3％ xy：±0.003 |
湿度偏差（fH) | Ev：显示值的±3％ xy：±0.003 |
测量时间 | 超快模式：约0.2秒（仅在连接电脑时） |
快速模式：约0.5秒 慢速模式：约2.5秒 | |
自动曝光时间设置（高精度）模式：约0.5~27秒 | |
显示模式 | XYZ、X10Y10Z10、 Ev xy、Ev u'v'、特征波长、色纯度、Ev、相关色温T⊿uv、显色指数、光谱图形、峰值波长、⊿(XYZ)、⊿(X10Y10Z10)、⊿(Ev xy)、⊿(Ev u'v')、分级显示 |
其他功能 | 数据存储（100条数据）、用户校准功能（连接电脑时）、连续测量（连接电脑时）、自动关闭功能 |
显示语言 | 日语、英语、简体中文 |
端口 | USB2.0 |
电源 | 内置可充锂电池（每次充电可测量时间：6小时（新品充满电））、电源适配器、USB数据线 |
工作温湿度范围 | -10～40℃、相对湿度85%以下（35℃）/无凝露 |
储存温湿度范围 | -10～45℃、相对湿度85%以下（35℃）/无凝露 |
尺寸 | 70×165×83 mm |
重量 | 350g |
标准配件 | 护盖（T-A13）、软包、USB数据线、电源适配器、手绳、数据管理软件（CL-S10w）、CL-500A专用软件开发工具包（CL-SDK) |
可选配件 | 遮光筒(CL-A11) |
