Arbitrary Charts

自定义测试卡模块可对定制化测试卡拍摄图像进行数据分析。使用者需编写测试卡定义文件（通常由用户自主创建）。导入测试卡实拍图像与对应定义文件后，该模块可自动识别并分析图像内各类目标测试要素。该模块支持解析 Imatest 其他模块无法识别的定制测试卡、老旧制式测试卡，仅要求测试卡由下述指定测试元素构成。此功能同时适配 Imatest 标准版与工业自动化版。

快速上手操作流程

按照自定义测试卡编写规范，创建JSON 格式测试卡定义文件
均匀无反光光源拍摄测试卡，图像无需满画幅拍摄
在 Imatest 主界面打开自定义测试卡模块，载入实拍图与测试卡定义文件
通过配置文件或软件界面设置模块运行参数
点击开始分析，软件自动生成含各项检测数据的 JSON 结果文件，可供人工查看或自动化系统调用

支持识别的测试要素

软件持续新增兼容要素，详情可查阅自定义测试卡参数说明文档：

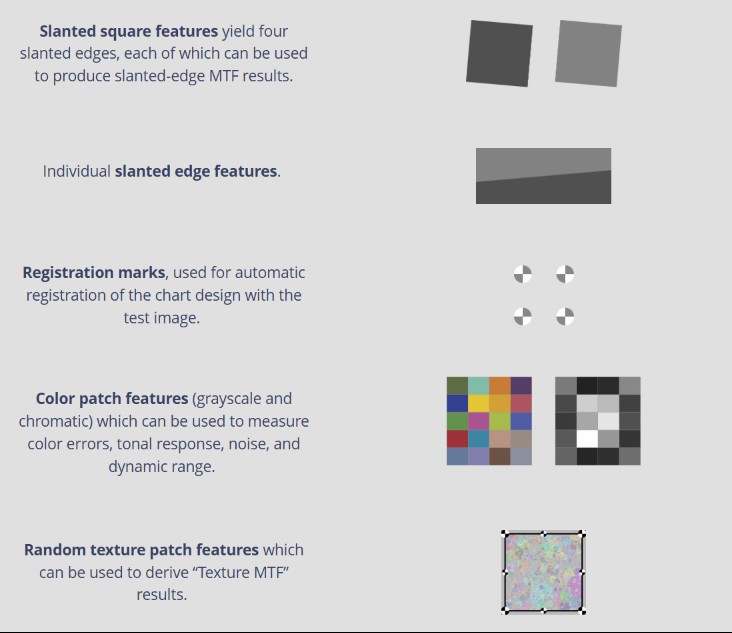

倾斜方形元素：生成四条倾斜边缘，用于测算斜边调制传递函数 MTF
独立倾斜边缘元素：单独斜边检测单元
定位基准标记：实现测试卡图纸与实拍图像自动对齐校准
色彩与灰阶色块：用于检测色彩偏差、灰度响应、图像噪声、动态范围
随机纹理图案：测算纹理调制传递函数（纹理 MTF）

自定义测试卡文件规范

若需软件自动定位并解析图像内测试要素，必须通过定义文件录入测试卡布局与标准参考参数。

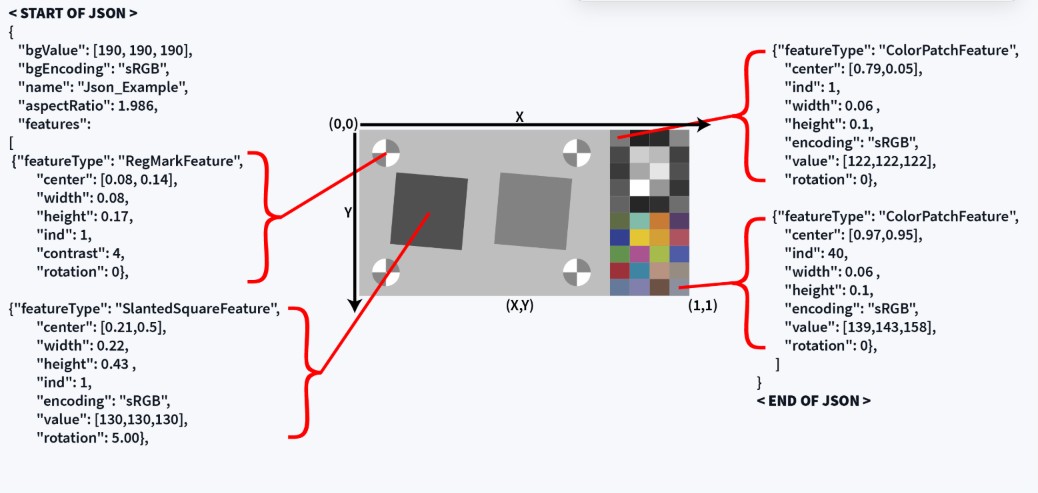

文件内需标注所有测试元素相对位置、标准参考值（如色块标准色值等），编写格式需匹配测试卡布局与制作材质。此类文件采用纯文本 JSON 格式编写，可直观定义各类测试元素排布位置与参数。

专业术语

Arbitrary Charts：自定义测试卡
MTF：调制传递函数
Registration marks：定位基准标
tonal response：灰度响应
dynamic range：动态范围
JSON Definition file：JSON 定义文件
automated system：自动化测试系统
