广角相机校准光源CAL3-XL

CAL3-XL 是一款大视场相机校准光源。该设备同标准款 CAL3 原理一致，为积分球结构，搭载智能 LED 光源技术，可生成定制光谱。

第二代智能 LED 光源技术能够输出定制光谱，可在实验室测试环境中模拟各类光源。标准 CAL3 仅配备一组第二代智能 LED 发光单元，而 CAL3-XL 搭载四组该发光组件。单组光源包含 20 路 LED 通道，可模拟几乎所有光谱，满足相机测试需求。

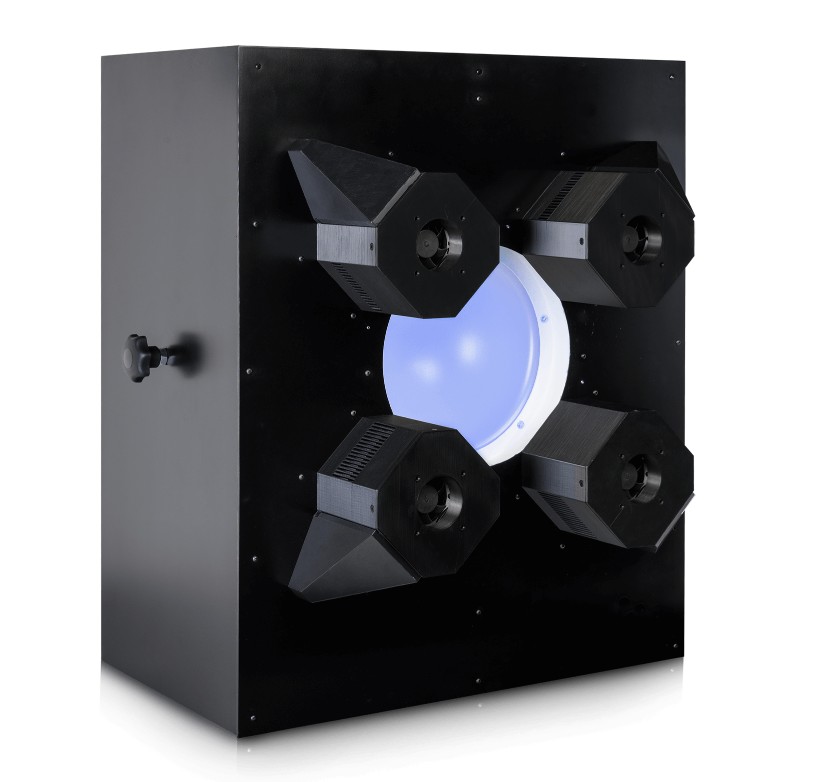

除发光单元数量更多外，CAL3-XL 整机尺寸更大，搭配口径更广的球形漫射体，可便捷完成大尺寸广角相机的检测作业。

该机型基础用途与原版 CAL3 相同，主要用于相机校准、坏点检测、曝光参数调试以及亮度与色彩均匀度检测。二者核心区别在于，CAL3-XL 可高效适配大尺寸相机及镜头的测试工作。

设备搭载高光谱分辨率微型光谱仪，光谱检测范围 350 至 860 纳米。

设备标配智能 LED 控制软件，同时可另行选购配套程序接口。

CAL3-XL 基础版配置

基础版机型出厂不含光谱仪，预设固定光照标准。最多可定制 40 种光照参数，下单前预先写入设备程序即可。

该版本大幅降低采购成本，适合新建实验室及小型检测机构升级图像质量检测设备。

CAL3-XL规格书

项目	CAL3-XL
工作原理	采用积分球结构，依托智能 LED 技术，专为大视场相机校准设计
光源配置	4 组智能 LED 发光单元，含 41 颗大功率贴片 LED，共 20 个色彩通道单通道 4000 级亮度调节，脉冲调制频率 32 千赫兹；可切换为 1000 级调节、128 千赫兹
光谱范围	380-820 纳米
均匀度	漫射腔内部 65-85 毫米深度区域，均匀度＞90%*
预设标准光源	D50、D55、D65、D75、A、B、C 光源；可设定 1900-18000K 色温黑体光谱曲线
光照稳定性	稳定后波动 ±1%；切换 D 类光源前五秒波动≤2%
光照极值	标准 D 类光源最高照度 4500 勒克斯，最低照度 10 勒克斯
供电规格	100 伏 / 230 伏，额定功率 200 瓦
外形尺寸（宽 × 高 × 深）	535×643×330 毫米
整机重量	约 15 千克
