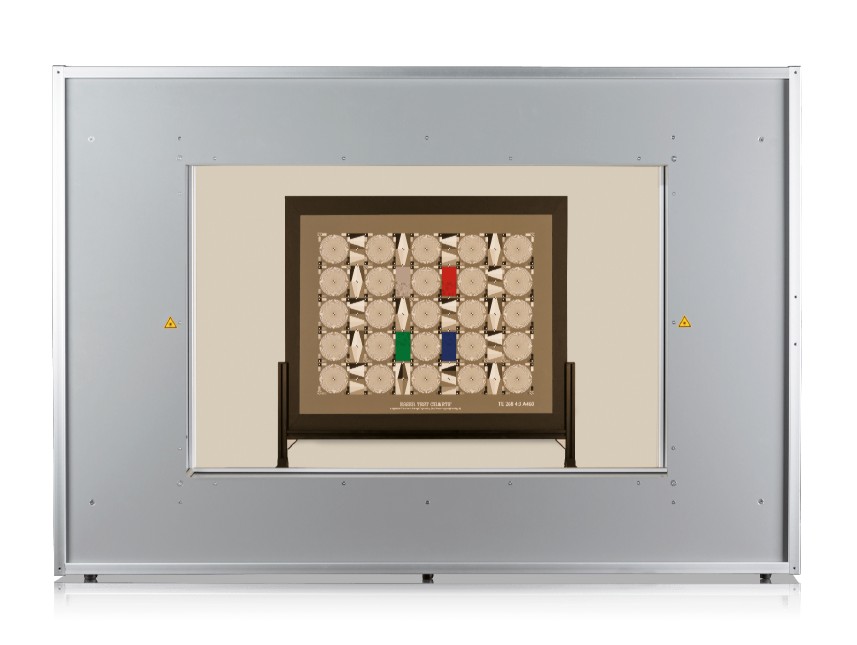

标准光源箱iQ-Chart Box

标准光源箱iQ-Chart Box 照明设备介绍
iQ-Chart Box 是一款紧凑型光源设备，内置第二代 iQ-LED 光源模组，可适配 A460、A280 尺寸的反射式测试标板进行均匀打光。设备内所有光源均经过校准固定，保证测试标板全程获得均匀光照。

标准光源箱iQ-Chart Box 照明设备介绍

iQ-Chart Box 是一款紧凑型光源设备，内置第二代 iQ-LED 光源模组，可适配 A460、A280 尺寸的反射式测试标板进行均匀打光。设备内所有光源均经过校准固定，保证测试标板全程获得均匀光照。

第二代 iQ-LED（iQ-LED V2）光源技术可生成自定义光谱，在实验室环境下模拟各类标准照明光源。本款标板箱内置 8 组 iQ-LED V2 发光单元，每组搭载 20 路独立 LED 通道，能够复现几乎任意光谱，满足相机成像性能测试需求。

本设备专为小型影像测试实验室打造。以往实验室需要搭配整套标板支架、两台及以上落地式光源才能完成标板照明，如今只需一台箱体设备即可实现同等照明效果，大幅精简设备布局。

iQ-Chart Box 内置微型光谱仪，光谱检测范围 350–860 纳米，可提升 iQ-LED 光源的光谱解析精度与检测灵敏度。

设备配套专属 iQ-LED 光源控制软件；同时可选配 iQ-LED 开发接口（API），方便对接自研自动化测试系统。

iQ-Chart Box 定制机型方案

如需定制机型，可选择无内置光谱仪版本 *，设备出厂前预加载固定标准照明光谱。最多可定制 40 组照明光源参数，所有光谱程序将在发货前预烧录至设备内部。

该定制方案可大幅降低设备采购总成本，非常适合新建实验室或小型影像质检实验室升级画质测试设备。

如需定制机型，可联系我方销售部门对接需求。

* 备注：后续如有需要，可单独采购光谱仪加装至设备。

项目	参数说明
光源	8 组第二代 iQ-LED（iQ-LED V2）：单组搭载 41 颗大功率贴片 LED、20 路色彩通道；单通道 4000 级调光，32 千赫兹脉宽调制（可切换为 1000 级调光、128 千赫兹）；光谱范围：380–820 纳米；光源预估使用寿命：10000 小时
光照均匀度	A280 画幅标板居中放置时，均匀度＞95% A460 画幅视场内均匀度＞90%
内置预设标准照明体	D50、D55、D65、D75、A、B、C、E；可自定义色温黑体光谱（色温区间 1900–18000 开尔文）
光照稳定度	光源稳定后波动 ±1% 切换 D 系列照明体初始 5 秒内波动≤2%
照度范围（最大 / 最小）	标准 D 系列照明体最高 2000 勒克斯；根据选用照明体、光谱拟合要求及显色指数，最低可至 25 勒克斯；搭配中性密度滤光片后最低可达 1.5 勒克斯 **
供电电源	110V/230V 通用电压，额定功率 800 瓦
设备外形尺寸（宽 × 高 × 深）	1270 × 870 × 767 毫米
整机重量	40 千克
标准供货清单	第二代 iQ-Chart Box 标板灯箱、带光谱仪的校准组件、电源线、USB 数据线、配套控制软件、出厂校准报告
